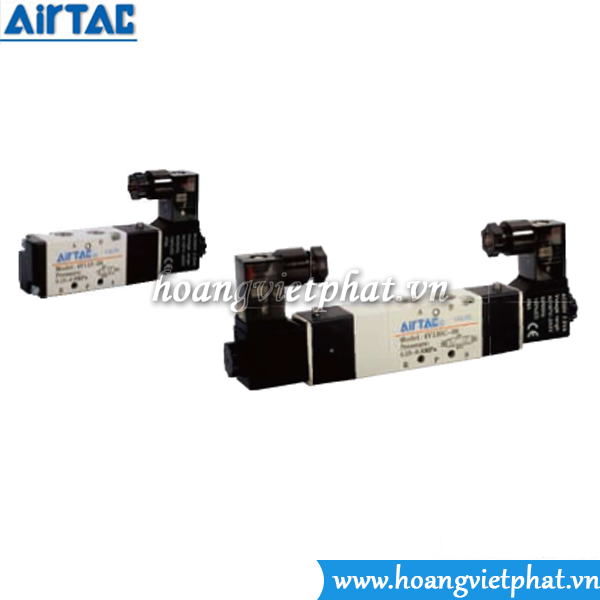

Van điện từ 4V330C-08 Airtac

1. Định nghĩa Van điện từ 4V330C-08

4V330C-08 Van điện từ  Airtac là loại van khí nén 5 cửa – 2 vị trí (5/2) hoặc 5 cửa – 3 vị trí (5/3), điều khiển điện từ, chuyên dùng cho xy lanh tác động kép cỡ lớn.
So với 4V100 và 4V200, dòng 300 có lưu lượng khí lớn hơn, phù hợp cho hệ thống yêu cầu tốc độ và lực mạnh.

2. Cấu tạo Van điện từ 4V300

• Thân van: Hợp kim nhôm chắc chắn, bề mặt anod hóa chống ăn mòn.

• Cuộn coil: Tiêu chuẩn Airtac, có nhiều điện áp lựa chọn 24VDC, 110VAC, 220VAC.

• Kích thước kết nối: G3/8.

• Cổng khí:

  • Port (1) → khí nén vào.

  • Port (2), (4) → khí ra điều khiển xy lanh.

  • Port (3), (5) → xả khí.

3. Nguyên lý hoạt động

• Khi cấp điện cho cuộn coil, lõi van dịch chuyển → thay đổi đường dẫn khí.

• Có hai dạng:

  • 5/2 (hai vị trí, 5 cửa): điều khiển 2 trạng thái tiến – lùi của xy lanh.

  • 5/3 (ba vị trí, 5 cửa): thêm trạng thái trung gian (giữ, xả hoặc cấp khí).

4. Thông số kỹ thuật Van 4V300

5. Các model phổ biến

• 4V310-10: Van 5/2, 1 đầu điện – 1 đầu lò xo.

• 4V320-10: Van 5/2, 2 đầu điện từ.

• 4V330C-10: Van 5/3, trung vị kín.

• 4V330E-10: Van 5/3, trung vị xả.

• 4V330P-10: Van 5/3, trung vị cấp áp.

6. Ứng dụng Van điện từ 4V300

• Điều khiển xy lanh khí nén cỡ lớn trong các dây chuyền sản xuất.

• Máy công nghiệp ép, dập, nâng hạ, đóng gói.

• Hệ thống tự động hóa cần lưu lượng khí lớn, lực tác động mạnh.

7. Ưu điểm Van 4V300

• Lưu lượng khí rất lớn, phù hợp xy lanh công suất cao.

• Độ bền cao, tuổi thọ lớn (trên 50 triệu lần).

• Coil điện dễ thay, hỗ trợ nhiều mức điện áp.

• Dòng phổ biến cho phân khúc xy lanh lớn.
