Van điện từ 4M100/200/300 Airtac chính hãng

1. Định nghĩa Van điện từ 4M100/200/300

• Van điện từ 4M100/200/300 Series là van điện từ khí nén của Airtac, tương đương về chức năng với 4V Series, nhưng có thiết kế chuyên dụng để lắp trên đế (manifold).

• Dùng cho xy lanh tác động kép, với các dạng 5/2 (hai vị trí, 5 cửa) hoặc 5/3 (ba vị trí, 5 cửa).

• Phù hợp cho hệ thống có nhiều xy lanh cần điều khiển tập trung và gọn gàng.

2. Các dòng Van chính

• 4M100 Series

  • Kích thước nhỏ, kết nối ren G1/8.

  • Lưu lượng tương đương 4V100.

  • Phù hợp cho xy lanh nhỏ – trung bình.

• 4M200 Series

  • Kích thước trung bình, kết nối ren G1/4.

  • Lưu lượng tương đương 4V200.

  • Dùng cho xy lanh cỡ vừa.

• 4M300 Series

  • Kích thước lớn, kết nối ren G3/8.

  • Lưu lượng tương đương 4V300.

  • Dùng cho xy lanh lớn, tải nặng vừa.

  • 4M110-06, 4M110-M5, 4M120-06, 4M120-M5, 4M200 Series, 4M210-06, 4M210-08, 4M220-06, 4M220-08,
  • 4M100 Series,4M300 Series,  4M200 Series,

3. Cấu tạo Van 4M100/200/300

• Thân van: hợp kim nhôm cao cấp, nhẹ, bền.

• Coil điện từ: 24VDC, 110VAC, 220VAC.

• Cổng khí: 5 cửa tiêu chuẩn.

• Lắp đặt: gắn trực tiếp vào manifold Airtac (cho phép gắn nhiều van trên cùng một khối đế).

4. Nguyên lý hoạt động Van

• Tín hiệu điện cấp cho coil → lõi trượt di chuyển → điều khiển hướng dòng khí.

• Tùy loại 5/2 hoặc 5/3:

  • 5/2: điều khiển xy lanh tiến/lùi.

  • 5/3: có thêm trạng thái trung gian (giữ, xả, hoặc cấp khí).

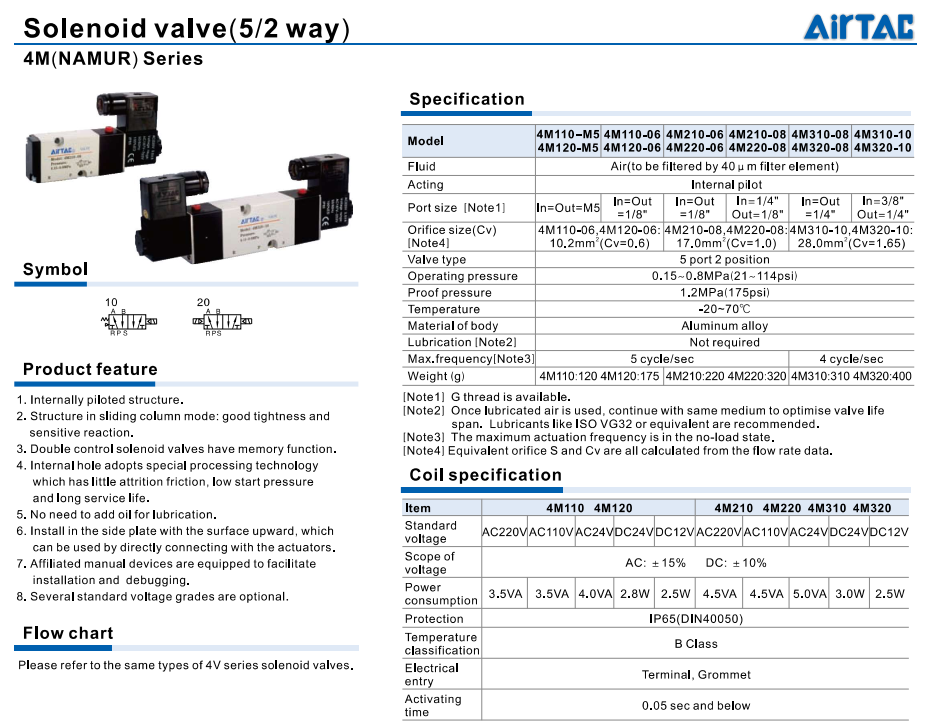

5. Thông số kỹ thuật chung

(Cv: hệ số lưu lượng, càng lớn → lưu lượng khí càng nhiều)

6. Ứng dụng Van

• Hệ thống tự động hóa có nhiều xy lanh cần điều khiển tập trung.

• Máy móc lắp ráp, đóng gói, phân loại sản phẩm.

• Dây chuyền công nghiệp yêu cầu lắp gọn, dễ bảo trì.

7. Ưu điểm Van điện từ 4M100/200/300

• Thiết kế modular → gắn nhiều van trên một manifold → tiết kiệm không gian.

• Thay thế dễ dàng từng van khi hỏng.

• Tương đương 4V series về tính năng, nhưng tiện lợi hơn khi dùng nhiều van.

• Coil điện nhiều điện áp, linh hoạt cho hệ thống.
