Van Điện Từ Khí Nén TG25 / TG35 STNC Chính Hãng
Thông số kỹ thuật

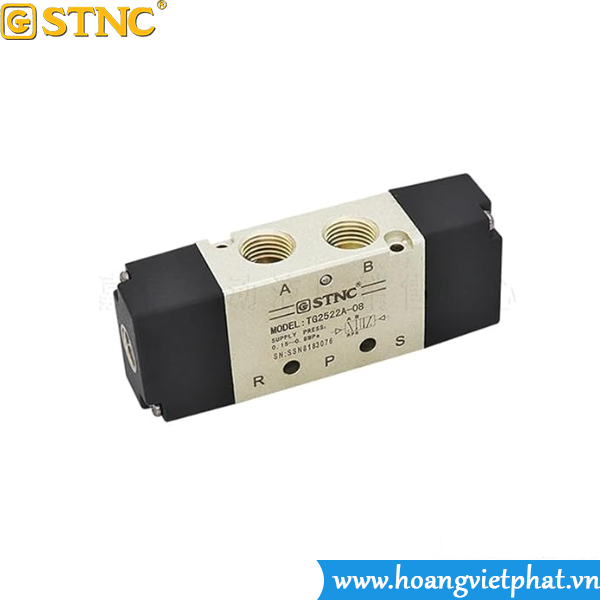

Van Điện Từ Khí Nén TG25 / TG35
Từ catalog STNC: “TG Series Air Valve … Van Điện Từ Khí Nén TG25 / TG35” nằm trong dòng 2 Positions / 5 Ports (5/2 van), ren cổng G1/8 (“06”).
| Thông số | Giá trị |
|---|---|
| Loại van | 2 vị trí / 5 cửa (2-Positions / 5-Ports) |
| Kích cỡ cổng (Port size) | G1/8 (“06”) |
| Dải áp suất làm việc | 0.15 ─ 0.8 MPa |
| Nhiệt độ làm việc | −5 ℃ đến +60 ℃ |
| Tần suất hoạt động tối đa | ≈ 5 chu kỳ/giây (5 cycles/sec) |
| Kiểu điều khiển | Được điều khiển bằng tín hiệu khí, tức pilot bằng khí bên trong (internally piloted) |
Cấu tạo & cách nhận biết
-
Thân van bằng kim loại (nhôm đúc hoặc hợp kim), các cửa ren G1/8.
-
Van kiểu coil (cuộn từ) để đóng mở cửa khí. In catalog “A” phần “1A” là coil đơn (single pilot) điều khiển bằng khí.
-
Có phần lò xo hồi (spring return) khi coil thôi tác động → van trở về trạng thái mặc định. (Do là loại 2 vị trí, thường hồi về bằng lò xo)
- TG2511A-06, TG2512A-06, TG2521A-08, TG2522A-08, TG2531A-10, TG2532A-10, TG2541A-15,
- TG2542A-15, TG3512A-06C, TG3522A-08C, TG3532A-10C, TG3542A-15C, Van điện từ khí nén TG, Van điện từ TG
Ưu điểm & hạn chế
Ưu điểm Van Điện Từ Khí Nén TG25 / TG35 :
-
Kích thước nhỏ gọn, phù hợp khi không gian lắp hẹp.
-
Ren G1/8 nhỏ giúp tiêu hao khí ít hơn và giá thành có thể thấp hơn so với các van ren lớn hơn.
-
Thích hợp cho hệ thống khí nhỏ, ứng dụng điều khiển đơn giản.
-
Hoạt động ổn định trong dải áp suất phổ biến (0.15-0.8 MPa) → phù hợp đa số hệ thống khí công nghiệp.
Hạn chế:
-
Lưu lượng qua van có giới hạn do cổng nhỏ — nếu bạn cần nguồn khí lớn hoặc phải sử dụng nhiều thiết bị khí có lưu lượng lớn thì TG2511A-06 có thể không đáp ứng tốt như các van cổng lớn hơn (ví dụ G1/4, G3/8, G1/2).
-
Nếu tần suất đóng mở cực cao hoặc áp lực rất lớn, việc sử dụng van nhỏ có thể bị mỏi sớm hơn hoặc có rủi ro sụt áp.
Ứng dụng phù hợp Van Điện Từ TG25
Van Điện Từ Khí Nén TG25 phù hợp cho:
-
Hệ thống khí nén nhỏ và vừa (xy lanh nhỏ, điều khiển van nhỏ, máy đóng gói nhỏ, thiết bị tự động hóa không yêu cầu lưu lượng khí lớn).
-
Mạch khí phụ trợ hoặc mạch nhánh, nơi áp lực thấp và lưu lượng không cao.
-
Ứng dụng phải lắp đặt trong không gian hạn chế, nơi van to sẽ khó lắp hoặc ảnh hưởng tới thiết bị khác.
