Xy Lanh Kẹp HFZ Airtac – Giải Pháp Kẹp Linh Hoạt Cho Tự Động Hóa
Giới thiệu chung Xy Lanh Kẹp HFZ Airtac

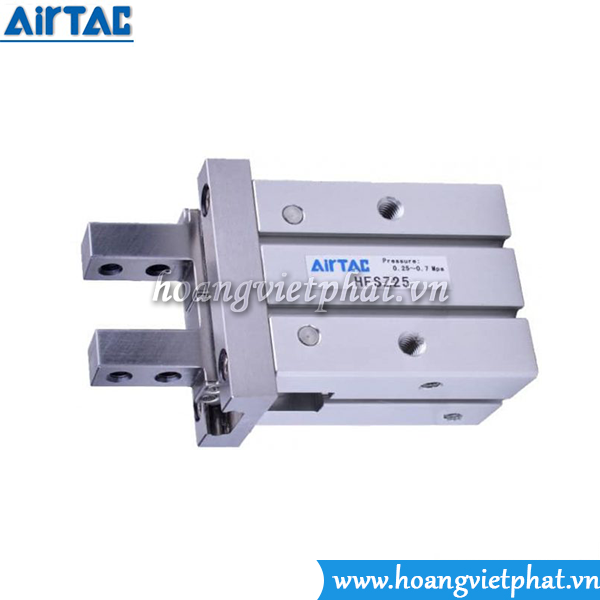

Xy Lanh Kẹp HFZ Airtac là dòng xy lanh khí nén gắp song song (parallel gripper) được thiết kế chuyên dùng để gắp, giữ và di chuyển vật thể trong dây chuyền tự động.
Với chuyển động kẹp chính xác và ổn định, HFZ được sử dụng rộng rãi trong robot gắp, máy lắp ráp, hệ thống pick & place.
2. Cấu tạo và nguyên lý hoạt động
- Cấu tạo chính:
- Thân xi lanh bằng hợp kim nhôm cao cấp
- Hai ngón kẹp trượt song song, đóng/mở nhờ khí nén
- Rãnh dẫn hướng chính xác, có tích hợp cảm biến hành trình (option)
- Cổng cấp khí ren tiêu chuẩn
- Nguyên lý hoạt động :
- Khi khí nén được cấp vào, hai ngón kẹp di chuyển đồng thời theo hướng song song, thực hiện thao tác gắp hoặc nhả vật thể một cách nhanh chóng và chính xác.
📐 3. Ký hiệu model và thông số kỹ thuật phổ biến
🔸 Một số model thông dụng :
| Model | Đường kính piston (mm) | Hành trình (mm/ngón) | Lực kẹp (N, @0.5MPa) |
|---|---|---|---|
| HFZ10 | 10 | 4 | ~16 |
| HFZ16 | 16 | 6 | ~35 |
| HFZ20 | 20 | 8 | ~65 |
| HFZ25 | 25 | 10 | ~100 |
| HFZ32 | 32 | 12 | ~160 |
- Áp suất làm việc: 0.15 – 0.7 MPa
- Nhiệt độ làm việc: 0 ~ 60°C
- Tốc độ hoạt động: 50 ~ 500 mm/s
- Cổng khí tiêu chuẩn: M5 hoặc G1/8” (tùy model)
- Tùy chọn: Cảm biến từ (gắn rãnh dọc thân)
⭐ 4. Ưu điểm nổi bật Xy Lanh Kẹp HFZ Airtac
- Kẹp chính xác, ổn định, đồng đều 2 bên
- Thiết kế nhỏ gọn – dễ tích hợp lên cánh tay robot
- Có rãnh gắn cảm biến hành trình
- Bền bỉ – phù hợp hoạt động liên tục trong môi trường công nghiệp
- Đa dạng kích thước – từ kẹp nhỏ (HFZ10) đến tải lớn (HFZ32)
